Grotrian-Steinweg-Selbstspieler

[agraffentoni]

Pedalmechanik, Notenpult und Beine

Heute, nach längerer Zeit wieder Bilder vom weiteren Werdegang:

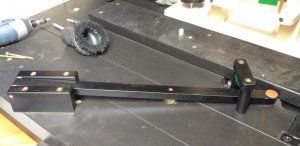

Der neue Stuhlboden, sowie die ganze Unterseite wurden schwarz lackiert, und die Pedalmechanik für das rechte Pedal neu angefertigt.
Den Verschiebewinkel für das linke Pedal habe ich wiederverwendet.
Dieser war wegen des Selbstspielapparates in den Stuhlboden eingelassen und wurde von mir wieder so montiert.

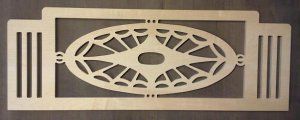

Das neue Notenpult wurde von einer Kunsthandwerkerin nach einem historischen Vorbild hergestellt.

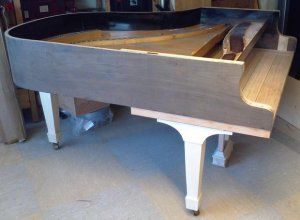

Mittlerweile steht der Flügel wieder auf eigenen, neuen Beinen.



Grüße
Toni



[agraffentoni]

Arbeiten am Steg und Resonanzboden

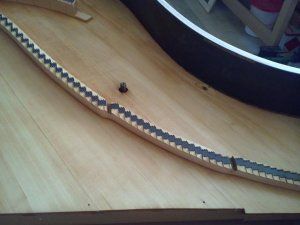

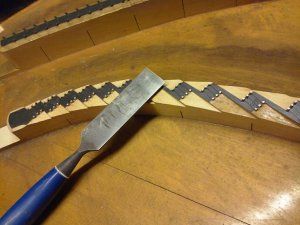

Ein Bild vom Saubermachen des Stegs:

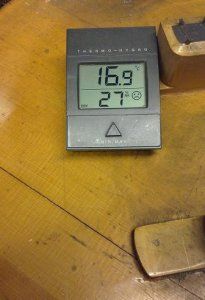

Die Luftfeuchte ist momentan fast ideal, um den Boden auszuspanen:



Mehr davon demnächst.

Grüße
Toni



[agraffentoni]

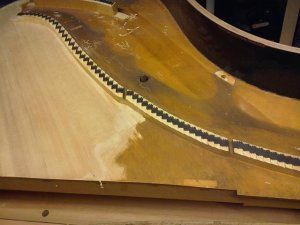

Resonanzboden vorher/nachher

Der Resonanzboden wurde gespan(n)t, abgezogen und lackiert.



Grüße
Toni



[agraffentoni]

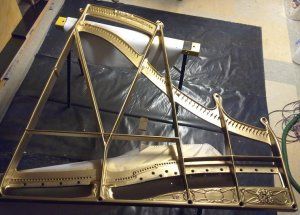

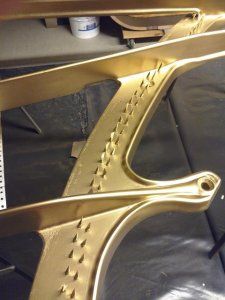

Gußplatte

Heute zwei Bilder der Gußplatte in neuem Glanz:p:p






Grüße
Toni



[agraffentoni]

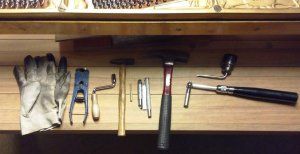

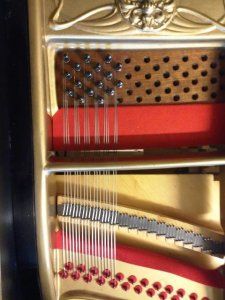

Heute habe ich mit dem Beziehen angefangen:




Grüße
Toni



[klaviermacherwien]

aber nicht ganz korrekt : flügel werden fachlich richtig vom Übergang her bezogen und nicht vom Diskant nach unten ,da man ansonsten "über die Hand" arbeitet !!! - ausser man ist Linkshänder .



[agraffentoni]

aber nicht ganz korrekt : flügel werden fachlich richtig vom Übergang her bezogen und nicht vom Diskant nach unten ,da man ansonsten "über die Hand" arbeitet !!! - ausser man ist Linkshänder .

genau das bin ich:D:D
Grüße
Toni



[agraffentoni]

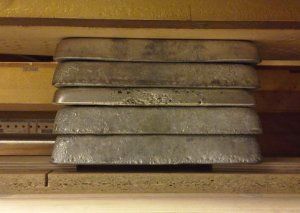

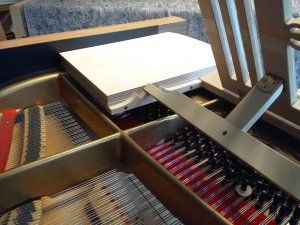

Damit der Stimmstock beim Setzen der Stimmnägel nicht federt, habe ich eine Packung Zinn/Bleibarren zwischen Stuhlboden und Stimmstock gekeilt.





Grüße
Toni



[agraffentoni]

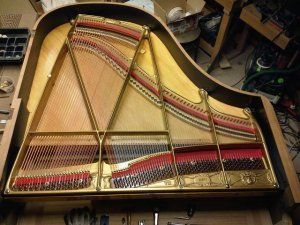

Mittlerweile ist der Bezug komplett und einmal gezwickt:





Grüße
Toni



[Mawima]

Mittlerweile ist der Bezug komplett und einmal gezwickt:

Sieht gut aus. Ich freue mich schon auf die erste Klangprobe, wenn Du die Dämpfer drin hast. :klavier:

Liebe Grüße,
Mawima



[agraffentoni]

Sieht gut aus. Ich freue mich schon auf die erste Klangprobe, wenn Du die Dämpfer drin hast. :klavier:

Liebe Grüße,
Mawima

Das dauert leider noch eine Weile.
Die Mechanik muß noch ausgewogen und reguliert werden (das volle Programm), die Dämpfer neu befilzt und ganz nebenbei wartet dringend die nächste, bestellte Truhenorgel auf ihre Fertigung...
Grüße
Toni



[PianoCandle]

... und ganz nebenbei wartet dringend die nächste, bestellte Truhenorgel auf ihre Fertigung...

Jaja, Toni, bei dir ists wie anderswo auch. Man macht hoch motiviert im Hobby rum und schleppt sich dann und wann wieder zurück ans Gewerk mit dem man, dann allerdings mit Überzeugung und Seele, seinen Lebensunterhalt bestreitet...
:D
Wie menschlich, wie sympathisch!
;)



[agraffentoni]

Das Notenpult ist nun auch montiert:







Grüße

Toni



[agraffentoni]

Nach längerer Pause geht es weiter:

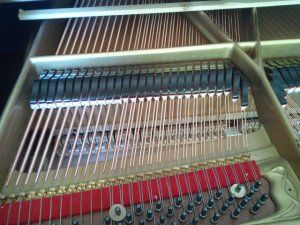

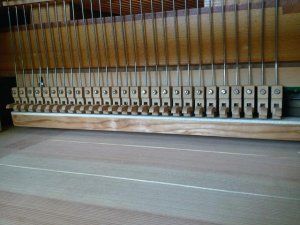

Die Dämpfung ist montiert, was wegen keinerlei Reguliermöglichkeiten wie Löffel oder Pilotenschrauben etwas zeitaufwendiger war.

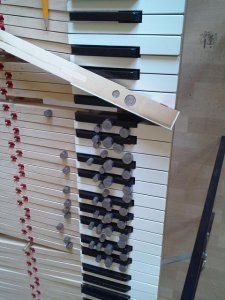

Und hier noch ein Stilleben vom Ausbleien der Klaviatur:




Grüße

Toni



[burger]

Hallo Toni,

schön dass es weitergeht. Bitte, eine Frage als Laie: Welche Funtion haben denn diese Scheiben auf den Stimmnägeln?

Beste Grüße

H.



[agraffentoni]

Hallo Toni,

schön dass es weitergeht. Bitte, eine Frage als Laie: Welche Funtion haben denn diese Scheiben auf den Stimmnägeln?

Beste Grüße

H.

Die Scheiben dienen beim Vorstimmen (Zwicken) ohne Mechanik als Orientierunshilfe. Sie stecken in jeder Oktave beim a.

Grüße

Toni



[burger]

Dankeschön Toni!



[Drahtkommode]

Kontersteg? Kannst du ein Foto machen? Ich frag mich grad, ob mein GS das auch hat...

Es grüßt
Die Drahtkommode



[klaviermacher]

Kontersteg? Kannst du ein Foto machen? Ich frag mich grad, ob mein GS das auch hat...

Es grüßt
Die Drahtkommode

Ich glaub schon, dass Dein Grotrian einen Kontersteg hat. Ein Bild dazu in diesem Posting hier: https://www.clavio.de/forum/klavier...otrian-steinweg-selbstspieler.html#post225397

LG
Michael



[agraffentoni]

Ich glaub schon, dass Dein Grotrian einen Kontersteg hat. Ein Bild dazu in diesem Posting hier: https://www.clavio.de/forum/klavier...otrian-steinweg-selbstspieler.html#post225397

LG
Michael

Danke Michael,
morgen versuche ich noch Detailfotos einzustellen, ich hab ja verschiedene Modelle zur Auswahl:D:D
Grüße
Toni
